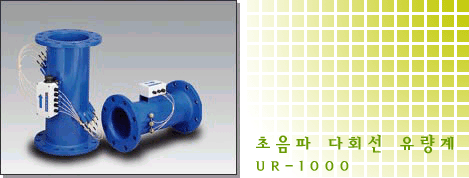

개요

다회선 방식 및 습식 방식을 이용하여 측정오차 요인을 최소화한 고정밀 유량계이다.


측정원리

초음파 다회선 방식으로 그림과 같이 유체흐름 단면에 놓인 여러선상의 평균유속을 측정하여 유속분포와 면적분포를 이중적분하여 유량계수 없이 유량을 산출한다. 이런 동작원리로 그림과 같이 밸브, 곡관부 등의 영향으로 유속분포가 복잡하게 변하여도 정확한 유량값을 측정할 수있다.


용도 및 특징

*측정 정밀도가 높은 유량계이다.
 다회선 (Multi-Path) 방식
유량계수를 사용하지 않아 유량계수에 영향을 미치는 레이놀드수. 저항계수등의 영향을 받지 않는다.
습식 (Water-Type) 방식
파이프 환경오차, 스케일에 의한 관두께 오차, 관내부 라이닝 두께오차, 신호감지 시간에 의한 오차가 없다.

*직관부의 길이를 현저히 줄일 수 있다.
 다회선 측정방식을 이용하여 저유속 및 직관부분이 짧은 현장조건에서도 정확한 유량측정을 실현하였다.


*유량측정범위(최대유량/최소유량)가 클 때 사용
 초음파 다회선 유량계는 FSD기준이 아닌 MV를 기준으로 하여 유량범위에 관계없이 정밀도를 보장한다.
FSD-Full Scale Deflection (최대값 기준)
MV-Measured Value (실제값, 지시값 기준)

*부단수(不斷水) 직접시공
 -기존 관로에 설치 : 유체흐름을 정지시키지 않고 초음파센서를 직접 삽입 설치
-대구경 유량계 적용 : 설치가 용이하고 가격이 저렴하다.

*유량계 교정검사
 유량계 설치후 현장에서 간접교정검사방법을 이용하여 교정검사 가능
(국내외 특허획득, 한국표준과학연구원 공인)

*측정유체
 상수,하수,공업용수,각종폐수,해수,원유,식음료,철강,화확,석유화학분야의 냉각수 순환액 공정수 등
