	개요
	다회선 및 습식 방식을 이용하여 측정오차 요인을 최소화한 고정밀 유량계이다.

	측정원리

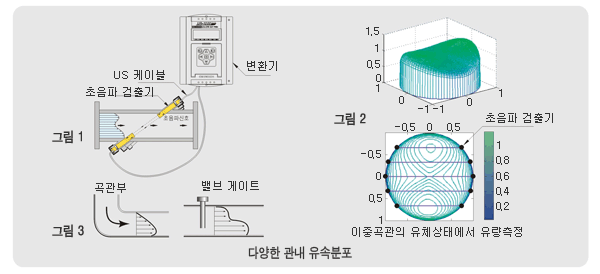

	초음파 다회선 방식(그림 1)으로 그림 2와 같이 유체흐름 단면에 놓인 여러선상의 평균유속을 측정하여 유속 분포와 면적분포를 이중적분하여 유량계수 없이 유량을 산출한다. 이런 동작원리로 그림 3과 같이 밸브, 곡관부 등의 영향으로 유속분포가 복잡하게 변하여도 정확한 유량값을 측정할 수있다.

용도 및 특징

■

측정 정밀도가 높은 유량계이다.

- 다회선 (Multi-Path,3,5회선) 방식
다회선 측정방식으로 전체 유속을 실제로 측정하기 때문에 유량계수가 필요없고 저유속에서 정밀도가 높다.
- 습식 (Wetted-Type) 방식
측정 유체가 동일한 매질에서 전파되기 때문에 고정밀 측정의 최적 조건이다. (파이프 재질 및 두께 오차, 라이닝 두께 오차, 스케일 오차, 신호감지시간에 의한 오차가 없어 정확한 유량을 측정할 수 있다.

■

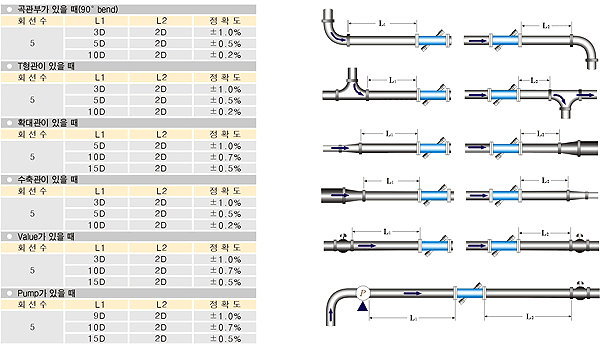

직관부가 짧은 환경에 적합한 한국형 유량계이다. (전단 3D, 후단 2D )

다회선 측정방식을 이용하여 저유속 및 직관부분이 짧은 현장조건에서도 정밀도가 높다.

■

폭넓은 유량측정범위(최대유량/최소유량) - 측정비율 1000 :1

초음파 다회선 유량계는 FS기준이 아닌 MV를 기준으로 하여 유량범위에 관계없이 정밀도를 보장한다.
FS - Full Scale (최대값 기준)
MV - Measured Value (실제값, 지시값 기준)

■

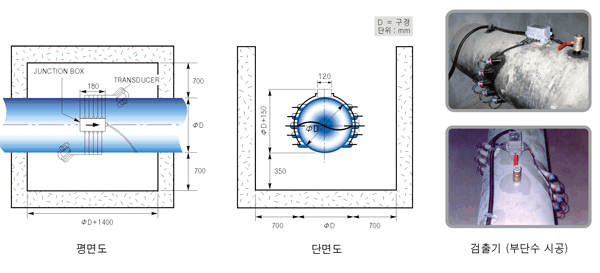

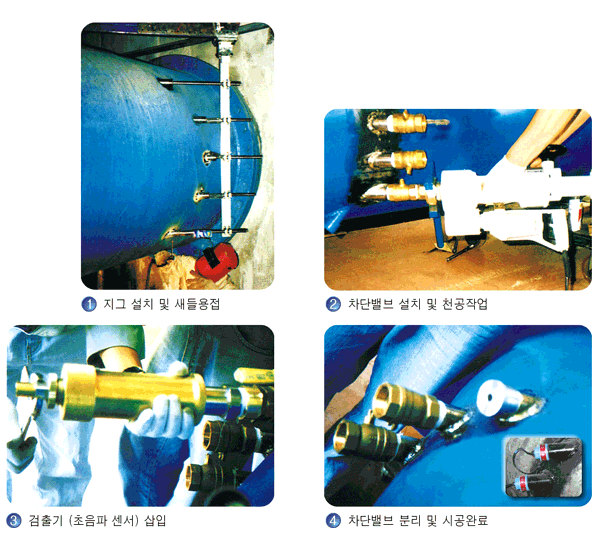

부단수(不斷水) 직접시공

기존 관로에 유체흐름을 정지시키지 않고 초음파검출기를 직접 삽입 설치할 수 있다. (대구경 유량계 적용 : 설치가 용이하고 가격이 저렴하다.)

■

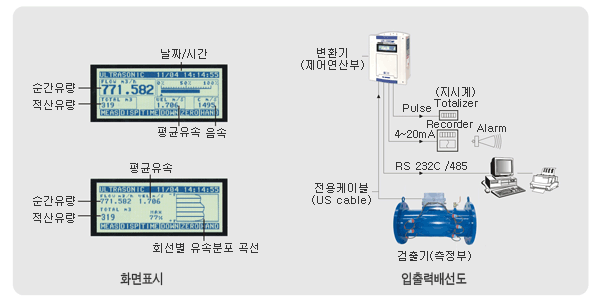

데이타 로거 : 적산유량 저장 및 다운로드 ( 년-월-일-시-분-적산유량 )

저장 : 32,000 DATA (시간당 저장시 약 3년 분량 기록 저장 )
다운로드 : 현장에서 저장데이타 확인/분석이 가능하다.
